三爪联轴器

泵用三爪型联轴器是水泵联轴器的一种，其中间滑块用夹布胶木或聚氨酯制成，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合，适用于转矩不大，转速较高，无急剧冲击的两轴连接。尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑，水泵行业的标准代号为Bl104.。
泵用三爪联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接， 该联轴器具有以下特点：泵用三爪联轴器
（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
（2） 与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

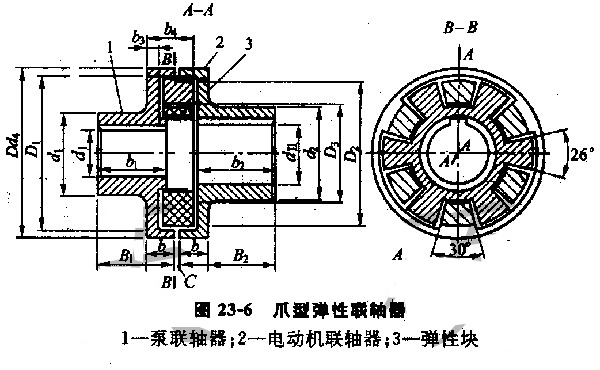

①爪型联轴器的中间滑块用夹布胶木或尼龙制成；
②体积小，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合；
③惯性力小，适用于转矩不大，转速较高，无急剧冲击的两轴连接。尼龙滑块传递转矩较小，但更宜于高速运转，且不需润滑；
④许用相对径向位移(0.01d+0.25)mm，d为轴直径(mm)；许用相对角位移0度40分；联轴器的附加径向力为(0.1～0.3)P；

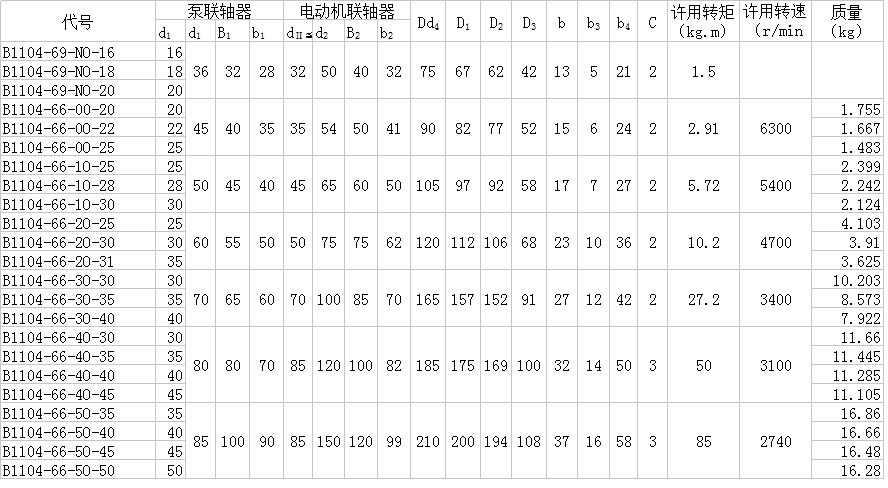

⑤水泵行业的标准代号为Bl104，其转矩可达850N·m，轴径可达50mm。
