JS系列蛇形弹簧联轴器安装注意
蛇形弹簧联轴器是一种结构先进的金属性联轴器，靠蛇形弹簧片来传递扭矩。其减振性能好，使用寿命长，载荷变动量大，起动安全;传动效率高，运行可靠。
蛇形弹簧联轴器虽具有如此多的特点和优点，但请使用单位注意蛇簧联轴器的安装。作为蛇形弹簧联轴器的生产厂家，开云中国提出在安装使用中应注意以下个方面。
1 安装精心找正，控制合理偏差
蛇形弹簧联轴器虽允许较大的安装偏差，但安装时，亦应在规定值内
(1)两瓣联轴器间的间隙与角向偏差的找正，安装时，每隔90°测量两瓣联轴器间的间隙，其******值与最小值之差不超过0.38mm.
(2)径向偏差找正。用直尺置于两瓣联轴器上，每隔90°测量一次，用赛尺检查，其径向偏差不超过0.38mm。
2 选用合适的润滑脂
注油点温度≥150℃，能抵抗离心力作用，具有分离稳定性、无杂质、不腐蚀碳钢和丁腈橡胶的锂基润滑脂较好。
3 填充足量润换脂
充分的润滑脂对联轴器工作十分重要，建议每年检查一次。用干油枪注入润滑脂，直到在孔中有过量润滑脂溢出为止。

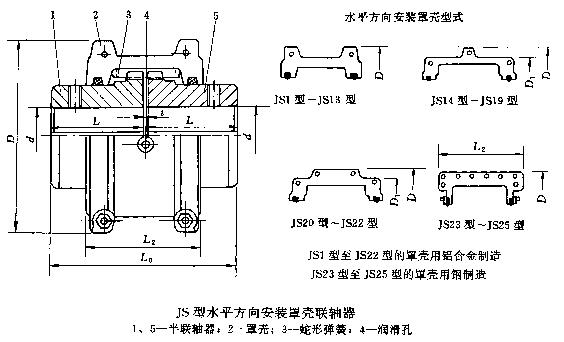

 JS系列蛇形弹簧联轴器使用说明
JS系列蛇形弹簧联轴器有基本型，中、高速型，全卸式、半卸式，远传动式，带制动轮式，带制动盘式等。规格型号JS101-JS125系列，扭矩范围45-800000N.m，许用转速4500-540r/min，轴孔范围14-500mm。蛇形弹簧联轴器罩壳外径尺寸98-1270mm。但使用注意事项大同小异。如下：
1 装弹簧之前，应先用规定的润滑脂填满联轴器的齿槽，然后用木槌将弹簧敲打就位，注意：要将弹簧断开的一端都朝同一方向，以保障罩壳能合上。 两罩壳按标号在同一侧装配，并标根据标记的标号合拢，再拧紧螺栓，绝对不允许在两罩壳未合拢时拧紧螺栓，以免损坏罩壳。
2 打开罩壳，用圆钢或螺栓批先插入弹簧断开端，往上撬，然后在插入弹簧环形的端部，利用内侧的齿作为支点，一个个顺次沿径向将弹簧撬开。
|
